(二) 简算题(5×8=40分)

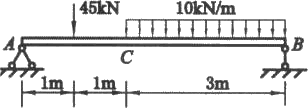

1、试求图示梁的支座反力。

答案：F_AX=0；F_AY=45kN(↑)；F_BY=30kN(↑)

2、试对图示结构作几何组成分析。

答案：几何不变体系，无多余约束。

3、试利用M、F_Q、q三者的关系，画出梁的弯矩图。

答案：M_A=45kN·m(上侧)；M_B=30 kN·m(下侧)；M_C=40 kN·m(下侧)

4、用图乘法计算图示刚架的位移Δ_Ay。

答案：Δ_Ay=1760/EI(↓)

5、用力法计算图示超静定结构，并画出其弯矩图。

答案：M_BA=2.57 kN·m(上侧)
